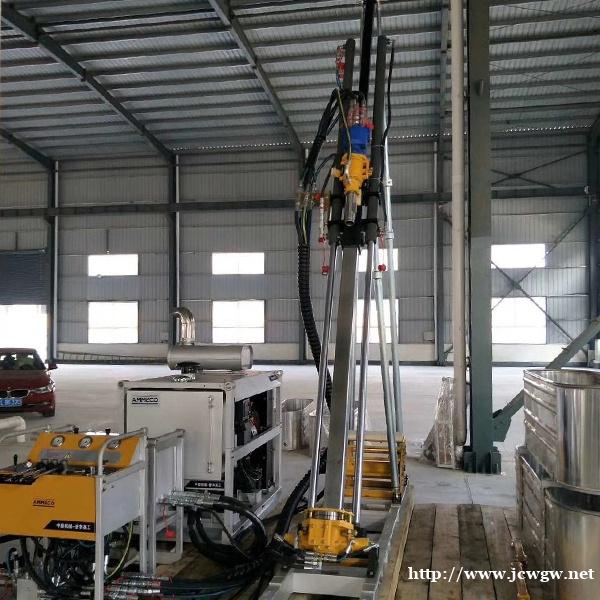

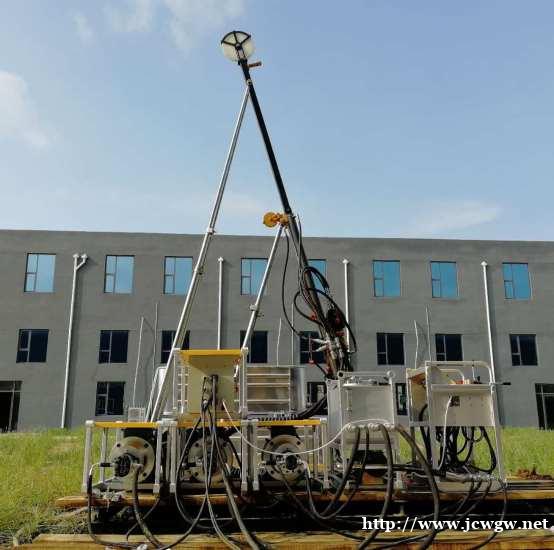

本系列钻机均为轻质模块设计的主体结构，采用高强航空铝合金材质，同时保证了强度和韧度且减轻了机器各个结构件的重量，动力头支架采用外置式间隙调式机构，可进行钻进轴线微调，同时始终保持桅杆轨面与滑架之间无缝紧密接触，消除钻进振动，本款设备中最大模块重量仅为180Kg，另外这款设备的结构十分紧凑，可以在4m X 4m的工作平面内完成对设备的布置和拆装。而拆装和移位都很简单方便操作，基本上可以在45分钟内完成钻机拆装，重新定位的时间也可以在半个班次的时间内即可完成。特殊条件下岩心钻机还可以由人力进行搬运，以确保本款设备可以在多种复杂地形情况下拥有突出优势。
|
钻进深度（φ60mm、φ75mm、φ90mm） |
800m、550m、350m |
|
钻孔直径 |
45-110mm |
|
取芯直径 |
36-68（普通）42-71（绳索） |
|
钻孔角度 |
0-90°（可调） |
|
给进行程 |
1.8 m |
|
动力头最大转速 |
1200 rpm |
|
最大扭矩 |
1200~1300 Nm |
|
最大提升力 |
150kn |
|
最大给进力 |
65kn |
|
发动机功率 |
3x33 KW / 3000 rpm |
|
油箱容量 |
80 L |
|
卷扬机绳容量 |
800 m |
|
绳索提升力 |
6kn |
|
钻杆夹持器通孔能力 |
114 mm |
|
钻杆夹持器夹持力 |
18,000 KG |
|
泥浆泵型号 |
AM1029 |
|
泥浆泵流量以及压力 |
80 Lpm，75 bar |
|
最重单元部件（模块） |
动力单元部件约180kg |
|
单元部件数量（模块） |
10件 |
